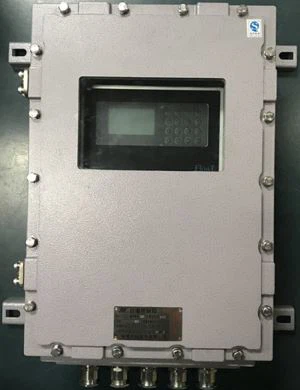

مقياس التدفق بالموجات فوق الصوتية هو مقياس التدفق الذي يصدر موجات فوق صوتية في السائل في الأنبوب ويقيس التدفق بناءً على الاختلاف في وقت السفر. يولد موجات فوق صوتية قطريًا في اتجاه تدفق السوائل ويمكن قياسها بها. عادة ، يتم تثبيت العديد من أنواع المستشعرات على جانبي الأنبوب ، ولكن في الآونة الأخيرة ، يتم قياس الموجات فوق الصوتية المنعكسة من الأنبوب مباشرة بواسطة كاشف. تقليديا ، تتميز مقاييس التدفق بالموجات فوق الصوتية بمزايا عدم فقدان ضغط السوائل وعدم وجود أجزاء محرك ميكانيكي ، حتى مع أقطار الأنابيب الكبيرة ، والتي يمكن أن تقلل التكاليف بسبب مبدأ الكشف البسيط. بالإضافة إلى ذلك ، نظرًا لأن طريقة القصاصة لا تتلامس بشكل مباشر مع السائل الموجود في خط الأنابيب ، فيمكنها منع الشوائب من الاختلاط ، كما أن أعمال البناء مثل قطع خط الأنابيب غير مطلوبة.

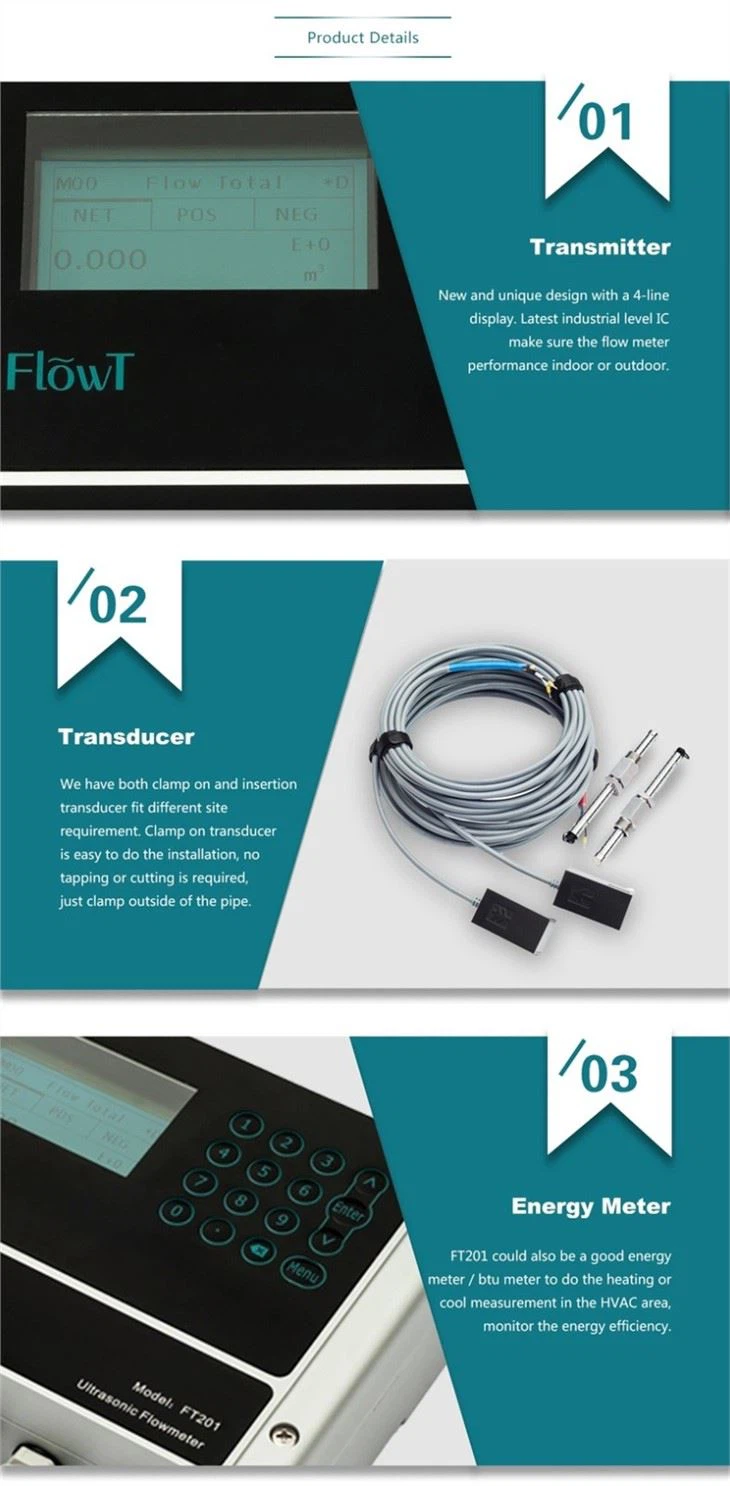

مبدأ مقياس الجريان بالموجات فوق الصوتية
هناك طرق مختلفة لمقاييس التدفق فوق الصوتي ، لكن مركز الثقل في موقع التصنيع حاليًا هو طريقة وقت الرحلة. كما ذكرنا أعلاه ، تنشر أجهزة قياس التدفق فوق الصوتية الموجات فوق الصوتية قطريًا لتدفق السوائل. عندما لا يكون هناك تدفق للسوائل في الأنبوب ، تنتشر الموجات فوق الصوتية ببساطة بين الكاشفين. ومع ذلك ، إذا كان السائل يتدفق في نفس اتجاه الموجات فوق الصوتية ، فسوف تتسارع الموجات فوق الصوتية في السائل ، مما يزيد من سرعتها وبالتالي تقليل وقت الوصول إلى الكاشف. على العكس من ذلك ، إذا كانت الموجات السائلة والموجات فوق الصوتية تتدفق في اتجاهين متعاكسين ، فسوف يستغرق الأمر وقتًا أطول حتى تصل الموجات فوق الصوتية إلى الكاشف. نظرًا لأن الاختلاف الزمني للموجة فوق الصوتية التي تصل إلى الكاشف يختلف باختلاف اتجاه التدفق وسرعة السائل ، يتم حساب معدل التدفق من خلال أخذ هذا الاختلاف في الاعتبار. علاوة على ذلك ، فإن سرعة انتشار الموجات فوق الصوتية أبطأ من سرعة انتشار الموجات الكهرومغناطيسية ، لذا فإن هذه الميزة بارزة جدًا. هذا هو السبب في استخدام الموجات فوق الصوتية في طريقة قياس التدفق هذه.
ميزات أجهزة قياس التدفق بالموجات فوق الصوتية
على الرغم من أن أجهزة قياس التدفق بالموجات فوق الصوتية لها العديد من المزايا ، إلا أن لها أيضًا عيوبًا.
مزايا عدادات التدفق فوق الصوتية
1. نظرًا لعدم وجود محرك ميكانيكي ، لا يوجد فقدان للضغط.
أجهزة قياس التدفق بالموجات فوق الصوتية تنقل الموجات فوق الصوتية فقط بين السوائل ، لذلك لا يوجد فقدان للضغط. مع عدم وجود أجزاء متحركة ، تكون عدادات التدفق فوق الصوتية أقل عرضة للفشل.

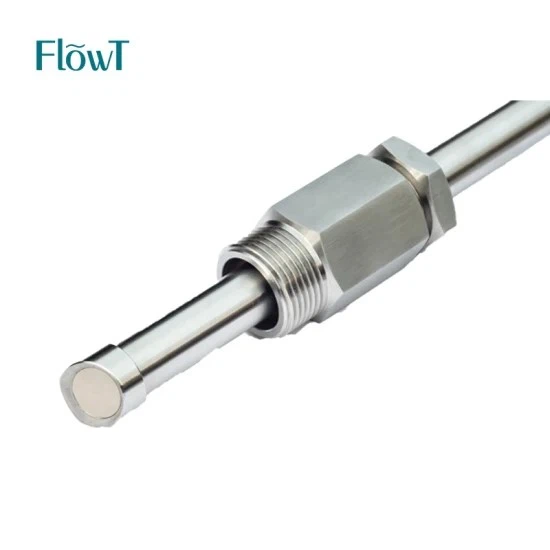

2. إذا تم اعتماد طريقة التثبيت ، فلا حاجة للبناء مثل قطع الأنابيب.
نظرًا لأن مقياس التدفق فوق الصوتي المشبك مثبت فقط على الجزء الخارجي من خط الأنابيب ، فإن أعمال البناء مثل قطع خط الأنابيب غير مطلوبة. بالإضافة إلى ذلك ، نظرًا لعدم وجود اتصال مباشر ، يمكن منع دخول المواد الأجنبية.
مساوئ أجهزة قياس التدفق بالموجات فوق الصوتية
يتأثر بسهولة بالأجسام الغريبة أو فقاعات الهواء في السائل.
الأجسام الغريبة أو فقاعات الهواء في السائل هي أسوأ عدو في القياس. إذا زاد معدل تدفق السائل ، يحدث التجويف (وهي ظاهرة تتكون فيها فقاعات الهواء وتختفي في وقت قصير بسبب اختلاف الضغط أثناء التدفق) ، مما يجعل من الصعب قياسه. إذا حدث هذا ، فستحتاج إلى استخدام فاصل غاز (فاصل) لإزالة فقاعات الهواء أو التفكير في نوع آخر من مقياس التدفق.
2. يتطلب أنبوب مستقيم.
نظرًا لأن الأنابيب المستقيمة تعمل على استقرار تدفق السائل ، فإن الحد الأدنى لطول الأنبوب المستقيم مطلوب في كلا الجانبين العلوي والسفلي لمقياس التدفق. في الأساس ، يتم التعبير عن الطول L للأنبوب المستقيم باستخدام قطر الأنبوب D مثل ، على سبيل المثال ، L =5 D (5 أضعاف قطر الأنبوب). من حيث المبدأ ، تتطلب أجهزة قياس التدفق بالموجات فوق الصوتية تدفق السائل في حالة مستقرة. لذلك ، يجب أن يكون تشغيل الأنابيب المستقيمة أطول من الأنواع الأخرى من عدادات التدفق. ميزة أخرى هي سهولة توافر النماذج لنطاقات القياس الكبيرة أو الأنابيب ذات القطر الكبير.
