مقياس تدفق السائل بالموجات فوق الصوتية: المبادئ والدقة والتطبيقات
تقوم أجهزة قياس تدفق السائل بالموجات فوق الصوتية بقياس سرعة السائل باستخدام-موجات صوتية عالية التردد-عادةً ما تزيد عن 25 كيلو هرتز-لحساب معدلات التدفق الحجمي دون إعاقة مسار التدفق. تستخدم هذه الأجهزة إما القياس التفاضلي لوقت النقل- أو اكتشاف إزاحة تردد دوبلر، اعتمادًا على خصائص الموائع ومتطلبات التطبيق.
Transit-مبادئ تشغيل مقياس تدفق السائل بالموجات فوق الصوتية للوقت
تمثل أجهزة قياس تدفق السائل بالموجات فوق الصوتية لوقت العبور، والتي تسمى أيضًا وقت-مقاييس الطيران-، التكوين الأكثر انتشارًا لقياس السائل النظيف. يستغل المبدأ الأساسي كيفية تأثير حركة السوائل على سرعة انتشار الإشارة بالموجات فوق الصوتية من خلال الوسط المقاس.
وظيفة محول الطاقة الكهروإجهادية في أجهزة قياس تدفق السائل بالموجات فوق الصوتية
تشكل البلورات الكهرضغطية عناصر الاستشعار الأساسية في أجهزة قياس تدفق السائل بالموجات فوق الصوتية، وتعمل بشكل ثنائي الاتجاه كأجهزة إرسال واستقبال. عندما يتدفق التيار الكهربائي عبر هذه البلورات الخزفية، فإنها تتشوه ميكانيكيًا-مما يؤدي إلى إنشاء موجات ضغط فوق صوتية بترددات تتراوح من 500 كيلو هرتز إلى 2.0 ميجا هرتز للتطبيقات السائلة. يتيح هذا التحويل الكهروميكانيكي توليد نبضات صوتية محددة التوقيت.
يسمح التأثير الكهرضغطي العكسي لنفس البلورات باكتشاف الموجات فوق الصوتية العائدة، وتحويل الاهتزازات الميكانيكية مرة أخرى إلى إشارات كهربائية قابلة للقياس. تلغي هذه الوظيفة المزدوجة الحاجة إلى مكونات منفصلة لجهاز الإرسال والاستقبال، مما يبسط تصميم مقياس تدفق السائل بالموجات فوق الصوتية مع تحسين تناسق القياس.
تضع أجهزة قياس تدفق السائل بالموجات فوق الصوتية الحديثة محولات الطاقة بزوايا محسوبة بعناية-عادةً من 45 إلى 60 درجة-بالنسبة إلى محور الأنبوب. ينشئ هذا الاتجاه الزاوي مسارات صوتية قطرية تزيد من الحساسية لسرعة التدفق المحوري مع الحفاظ على قوة الإشارة الكافية عبر أقطار الأنابيب من 6 مم إلى أكثر من 1600 مم.
وقت-القياس التفاضلي للطيران في أجهزة قياس تدفق السائل بالموجات فوق الصوتية
يقوم تسلسل القياس بتبديل نبضات الموجات فوق الصوتية بين أزواج محولات الطاقة، حيث يتم أولاً إرسالها باتجاه المصب (مع اتجاه التدفق)، ثم إلى المنبع (مقابل اتجاه التدفق). تخلق حركة السوائل عدم تناسق قابل للقياس في أوقات العبور هذه.
تنتقل إشارات الموجات فوق الصوتية في اتجاه مجرى النهر بشكل أسرع لأنها تجمع بين سرعة الصوت في الوسط الثابت ومكون السرعة الإضافي من السائل المتدفق. على العكس من ذلك، تواجه إشارات المنبع مقاومة من التدفق القادم، مما يؤدي إلى تمديد وقت عبورها. ويتراوح هذا الفارق من النانو ثانية في-السوائل ذات الحركة البطيئة إلى الميكروثانية في التطبيقات ذات السرعة العالية-.
العلاقة الرياضية مستمدة من إضافة ناقلات السرعة الصوتية وسرعة السوائل. بالنسبة لمسافة فصل محول الطاقة L وزاوية التركيب θ، يصبح حساب السرعة مستقلاً عن سرعة الصوت المطلقة - وهي ميزة حاسمة تسمح لأجهزة قياس تدفق السائل بالموجات فوق الصوتية بالعمل عبر أنواع السوائل المتنوعة دون معايرة محددة للسوائل -.
تقوم أجهزة قياس تدفق السائل بالموجات فوق الصوتية بحساب معدل التدفق بشكل مستقل عن سرعة الصوت، مما يتيح قياس جميع تيارات الهيدروكربون والغازات والزيوت الخام والمنتجات المكررة والغازات البترولية المسالة دون إعادة المعايرة. ينبع هذا التنوع من تقنية القياس التفاضلي التي تلغي بطبيعتها سرعة -متغير الصوت-.
تكوين -متعدد المسارات لتحسين دقة مقياس تدفق السائل بالموجات فوق الصوتية
تعمل أجهزة قياس تدفق السائل بالموجات فوق الصوتية أحادية المسار- على قياس السرعة على طول وتر قطري واحد عبر الأنبوب. يكفي هذا التكوين لملفات التدفق المتناظرة والمطورة بالكامل ولكنه يقدم أخطاء عند وجود اضطراب أو دوامة أو توزيعات سرعة غير متماثلة.
تعمل أجهزة قياس تدفق السائل بالموجات فوق الصوتية متعددة المسارات على جمع سرعات السوائل الموزونة عبر قطر المقياس باستخدام تقنيات التكامل الغوسي لتحويل سرعات المسار الفردي إلى تدفق حجمي. يضيف تكوينا المسار- التكرار ويحسن تعويض الملف الشخصي. تحقق تصميمات المسارات الأربعة-والثمانية-دقة النقل من خلال أخذ العينات من السرعة في مواضع شعاعية متعددة.
توفر ثمانية-مسارات من أجهزة قياس تدفق السائل بالموجات فوق الصوتية، مثل Rosemount 3418، أقصى تحولات دقة مسموح بها تبلغ ±0.167% مقارنة بالمعايير المرجعية الدولية حتى في ظل ظروف التدفق المضطربة. يدعم مستوى الأداء هذا نقل ملكية الغاز الطبيعي حيث يُترجم خطأ القياس الصغير الذي يصل إلى 0.25% إلى ما يقرب من 500000 دولار أمريكي من المخاطر المالية السنوية على 3 ملايين متر مكعب قياسي يوميًا بسعر 5 دولارات لكل مليون وحدة حرارية بريطانية.
تتيح المسارات الصوتية الإضافية إجراء تشخيصات متقدمة مستحيلة باستخدام أجهزة قياس تدفق السائل بالموجات فوق الصوتية ذات المسار الواحد. تعمل ملفات تعريف السرعة غير المتماثلة والكشف عن الدوامة ومراقبة تدهور محول الطاقة على الاستفادة من المعلومات التفاضلية من قياسات متزامنة متعددة عبر المقطع العرضي للتدفق -.
مبادئ قياس تدفق السائل بالموجات فوق الصوتية دوبلر
تعمل أجهزة قياس تدفق السائل بالموجات فوق الصوتية دوبلر وفقًا لفيزياء مختلفة اختلافًا جوهريًا عن متغيرات وقت العبور-، مما يجعلها مناسبة للتطبيقات التي تفشل فيها تقنية وقت العبور-.
كشف تحول التردد في أجهزة قياس تدفق السائل بالموجات فوق الصوتية دوبلر
تنقل أجهزة قياس تدفق السائل بالموجات فوق الصوتية دوبلر إشارات الموجات فوق الصوتية إلى السائل وتقيس تغير التردد الناتج عن الانعكاسات عن الجسيمات العالقة أو الفقاعات أو الغاز داخل السائل، مع تغير التردد هذا بما يتناسب مع سرعة السائل المتحرك. يعكس مبدأ القياس هذا اكتشاف سرعة رادار الشرطة-وتواتر تحولات الطاقة المنعكسة بناءً على سرعة الجسم العاكس.
يتراوح التردد المرسل عادةً من 1 إلى 5 ميجا هرتز. عندما تواجه الموجات فوق الصوتية جسيمات متحركة تتحرك بسرعة V، تعود الإشارة المنعكسة بتردد متغير. يوفر حجم تحول دوبلر هذا قياسًا مباشرًا لسرعة الجسيمات، والذي يقارب سرعة السوائل السائبة عندما تتوزع الجسيمات بشكل موحد عبر مجرى التدفق.
متطلبات العاكس لأجهزة قياس تدفق السائل بالموجات فوق الصوتية دوبلر
تتطلب أجهزة قياس تدفق السائل بالموجات فوق الصوتية دوبلر أن تحتوي السوائل على جسيمات-جسيمات صلبة أو فقاعات هواء محصورة-تعكس الموجات فوق الصوتية، مما يجعل هذه التقنية غير مناسبة للسوائل التي لا تحتوي على جسيمات. يتجاوز الحد الأدنى لتركيزات الجسيمات عادةً 100 جزء في المليون من المواد الصلبة أو الفقاعات الأكبر من 100 ميكرون لتوليد قوة إشارة منعكسة كافية.
تحتوي مياه الصرف الصحي، والملاط، ومعلقات اللب، وتيارات العمليات الهوائية بشكل طبيعي على عاكسات كافية لتشغيل مقياس تدفق السائل بالموجات فوق الصوتية دوبلر. وعلى العكس من ذلك، تفتقر المياه منزوعة الأيونات والمواد الكيميائية المفلترة والمذيبات المنقاة إلى الانقطاعات اللازمة-وتتطلب هذه التطبيقات تكنولوجيا وقت النقل-بدلاً من ذلك.
يؤثر توزيع حجم الجسيمات على دقة القياس. قد لا تعكس الجسيمات الصغيرة جدًا (أقل من 30 ميكرون) الإشارات بشكل فعال عند ترددات محول الطاقة الشائعة. يمكن للجسيمات الكبيرة للغاية أو تراكم الرواسب بالقرب من مواقع تركيب محول الطاقة أن تخفف الإشارات بشكل مفرط، مما يؤدي إلى تدهور جودة القياس.
دوبلر مقابل العبور-اختيار تقنية مقياس تدفق السائل بالموجات فوق الصوتية
تتناسب أجهزة قياس تدفق السائل بالموجات فوق الصوتية -الزمنية العابرة مع السوائل النظيفة والمتجانسة وأحادية الطور- ذات المحتوى الجسيمي أو الهواء المنخفض إلى المتوسط، مما يوفر دقة تبلغ ±1% أو أفضل في التطبيقات ذات ملفات تعريف التدفق المستقرة. تهيمن هذه العدادات على نقل الحضانة، وقياس المواد الكيميائية النقية، وقياس المياه الصالحة للشرب.
تتفوق أجهزة قياس تدفق السائل بالموجات فوق الصوتية دوبلر عند التعامل مع المياه الغازية أو الملاط أو تيارات النفايات الصناعية التي تحتوي بشكل طبيعي على مواد صلبة أو فقاعات غازية. إن تحملها للسوائل الملوثة يجعلها قياسية في معالجة مياه الصرف الصحي، وملاط التعدين، وتيارات معالجة الأغذية التي تحتوي على جسيمات.
تتضمن أجهزة قياس تدفق السائل بالموجات فوق الصوتية الهجينة كلا التقنيتين، حيث تقوم بالتبديل تلقائيًا بين وقت النقل- ووضعي دوبلر بناءً على تركيزات الجسيمات المكتشفة. عند اكتشاف جسيمات أو رواسب، تنتقل هذه المقاييس من وضع وقت العبور-إلى وضع دوبلر للحفاظ على دقة قياس التدفق. تثبت هذه القدرة على التكيف قيمتها في التطبيقات ذات تركيبة السوائل المتغيرة، على الرغم من أن أجهزة قياس تدفق السائل بالموجات فوق الصوتية الهجينة تكلف عادةً 30-50% أكثر من متغيرات التكنولوجيا الفردية.
مواصفات دقة مقياس تدفق السائل بالموجات فوق الصوتية والعوامل المؤثرة
تمثل الدقة معلمة الأداء الحاسمة التي تميز مستويات جودة مقياس تدفق السائل بالموجات فوق الصوتية وتحديد التطبيقات المناسبة.
نطاقات الدقة الأساسية لأجهزة قياس تدفق السائل بالموجات فوق الصوتية
تتراوح دقة مقياس تدفق السائل بالموجات فوق الصوتية النموذجي من 0.7% إلى 1% من القراءة للنماذج الصناعية القياسية. تنطبق هذه المواصفات في ظل الظروف المثلى-ملفات التدفق المطورة بالكامل، ومحولات الطاقة النظيفة، ومسارات الأنابيب المستقيمة المكيفة بشكل صحيح، والسوائل ضمن النطاق المعتمد لجهاز القياس.
تحقق أجهزة قياس تدفق السائل بالموجات فوق الصوتية الدقيقة المصممة للتطبيقات الصعبة دقة تتراوح بين ±1% و±2% في البيئات الصناعية الشائعة، مع -نماذج نقل رعاية ذات مواصفات عالية تصل إلى ±0.5% أو أفضل. تتطلب هذه التفاوتات الأكثر صرامة تكوينات مسارات متعددة-، وتعويض درجة الحرارة، وبروتوكولات معايرة صارمة.
تُظهر أجهزة قياس تدفق السائل بالموجات فوق الصوتية المتقدمة التي تستخدم طرق معالجة إشارات الارتباط المتقاطع أخطاء إشارة نسبية مطلقة لا تتجاوز 0.815% مع إمكانية تكرار أقل من 0.150%. تعمل هذه الأدوات البحثية-عبر الظروف القاسية-بسرعات موائع تصل إلى 26 م/ث وأقطار الأنابيب من DN6 إلى DN1600، مما يؤدي إلى توسيع قدرات مقياس تدفق السائل بالموجات فوق الصوتية بما يتجاوز الحدود التقليدية.
عادةً ما يحدد المشبك المحمول-الموجود في أجهزة قياس تدفق السائل بالموجات فوق الصوتية دقة تتراوح بين 1% و5% عند تكوينها بشكل صحيح. يعكس التسامح الأوسع التحديات في التحديد الدقيق لمعلمات الأنابيب (سمك الجدار، والخصائص الصوتية للمادة، والحالة الداخلية) وتحقيق المحاذاة المثالية لمحول الطاقة دون تركيب تركيبات دائمة.
عوامل التثبيت التي تؤثر على دقة مقياس تدفق السائل بالموجات فوق الصوتية
يؤثر تطوير ملف تعريف التدفق بشكل حاسم على أداء مقياس تدفق السائل بالموجات فوق الصوتية. يؤدي الاضطراب الناتج عن الأكواع، أو الصمامات، أو المضخات، أو مخفضات السرعة إلى إنشاء توزيعات غير متماثلة للسرعة والتي لا تستطيع أجهزة قياس المسار الفردية -وصفها بشكل مناسب.
يوصي المصنعون بوضع أجهزة قياس تدفق السائل بالموجات فوق الصوتية على الأقل 10 أقطار للأنابيب أسفل الاضطرابات، على الرغم من أن بعض أنواع العوائق تتطلب أكثر من 10 أقطار للقياسات بدقة تصل إلى 5 بالمائة. على سبيل المثال، يولد الكوع بزاوية 90- دوران تدفق ثانوي (دوامة) يستمر لقطر 30-40 في اتجاه مجرى النهر، في حين أن الصمامات المغلقة جزئيًا تنشئ ملفات تعريف سرعة تشبه النفاث تتطلب مسافات استرداد أطول.
تُظهر أجهزة قياس تدفق السائل بالموجات فوق الصوتية المثبتة مع التشغيل المستقيم غير الكافي انحرافًا دقيقًا مميزًا. قد تتم معايرة جهاز القياس بشكل صحيح في ظل ظروف الاختبار ولكنه ينتج أخطاء منهجية أثناء التشغيل الفعلي عندما يؤدي التثبيت إلى إنشاء ملفات تعريف تدفق مختلفة عن تلك الموجودة أثناء المعايرة.
لا ينبغي استخدام دوارات تقويم التدفق في أجهزة قياس تدفق السائل بالموجات فوق الصوتية لأنها تغير بشكل كبير ملف تعريف السرعة، وعادة ما تؤدي إلى أخطاء في القياس بدلاً من تحسين الدقة. يختلف شكل الملف الشخصي المتغير-المسطح بواسطة مكيف التدفق- عن المظهر الجانبي المتطور بشكل طبيعي والذي تتوقعه خوارزمية تكامل سرعة جهاز القياس.
التأثيرات البيئية وخصائص السوائل على أداء مقياس تدفق السائل بالموجات فوق الصوتية
تؤثر درجة الحرارة على دقة مقياس تدفق السائل بالموجات فوق الصوتية من خلال آليات متعددة. يؤدي التمدد الحراري إلى تغيير أبعاد الأنابيب، مما يؤدي إلى تغيير العلاقات الهندسية التي يفترضها حساب التدفق. والأهم من ذلك أن درجة الحرارة تعدل سرعة الصوت في السائل المقاس.
تتأثر أجهزة قياس تدفق السائل بالموجات فوق الصوتية بالخصائص الصوتية للسائل ويمكن أن تتأثر بدرجة الحرارة والكثافة واللزوجة والجسيمات العالقة. تتضمن أجهزة قياس تدفق السائل بالموجات فوق الصوتية المتقدمة تعويضًا تلقائيًا لدرجة الحرارة باستخدام مستشعرات RTD مدمجة أو خارجية، مما يؤدي إلى ضبط سرعة -قيمة- الصوت المستخدمة في حسابات السرعة بشكل مستمر.
تؤدي حالة جدار الأنبوب إلى عدم اليقين في قياس المشبك-في أجهزة قياس تدفق السائل بالموجات فوق الصوتية. يؤدي التحجيم الداخلي أو التآكل أو تراكم الطلاء إلى تغيير حدود المعاوقة الصوتية بين جدار الأنبوب والسوائل، مما يخفف إشارات الموجات فوق الصوتية. يمكن استخدام المشبك- الموجود على أجهزة قياس تدفق السائل بالموجات فوق الصوتية في جميع مواد خطوط الأنابيب تقريبًا باستثناء الأنابيب ذات البطانات السائبة-، مع دقة قياس يمكن تحقيقها تبلغ 2-5% من القيمة المقاسة، على الرغم من أن الأخطاء يمكن أن تزيد مع أقطار الأنابيب الصغيرة واللزوجة الأعلى.

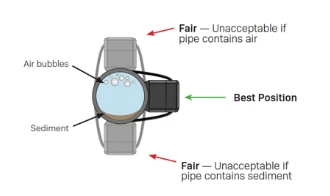

يشكل احتجاز الغاز تحديات لكلا النوعين من أجهزة قياس تدفق السائل بالموجات فوق الصوتية. تعمل الفقاعات الصغيرة المتفرقة على تشتيت طاقة الموجات فوق الصوتية أثناء النقل-أنظمة زمنية، مما يؤدي إلى إضعاف الإشارات المستلمة ومن المحتمل أن يتسبب في انقطاع القياس. في أجهزة قياس تدفق السائل بالموجات فوق الصوتية دوبلر، تعمل الفقاعات كعاكسات-ولكن التهوية المفرطة تؤدي إلى تشبع الإشارة حيث تتداخل الانعكاسات المتعددة بشكل مدمر.
المشبك-تشغيل مقابل تكوينات مقياس تدفق السائل بالموجات فوق الصوتية المضمنة
يتم نشر عدادات تدفق السائل بالموجات فوق الصوتية في استراتيجيتين مختلفتين للتركيب، توفر كل منهما مزايا مميزة لمتطلبات التطبيقات المحددة.
المشبك-في تركيب وأداء مقياس تدفق السائل بالموجات فوق الصوتية
يستخدم المشبك- الموجود على أجهزة قياس تدفق السائل بالموجات فوق الصوتية محولات الطاقة التي تكتشف وتقيس معدلات التدفق من خارج الأنابيب دون أي انقطاع في التدفق أو المعالجة. تضع أقواس التثبيت أو أنظمة السكك الحديدية محولات الطاقة على السطح الخارجي للأنبوب، مع مركب اقتران صوتي يضمن نقل الطاقة بالموجات فوق الصوتية عبر واجهة محول الطاقة - الخاصة بالأنبوب.
يؤدي التثبيت غير التدخلي- إلى إلغاء متطلبات اللحام أو القطع أو إيقاف العملية. يمكن للمنشآت إضافة قياس التدفق إلى البنية التحتية الحالية للأنابيب في غضون ساعات بدلاً من أيام. أثبتت هذه القدرة أنها لا تقدر بثمن لاستكشاف الأخطاء وإصلاحها، أو القياس المؤقت أثناء الصيانة، أو التحقق من الأدوات الأخرى دون إزعاج العمليات.
يحافظ المشبك- الموجود على أجهزة قياس تدفق السائل بالموجات فوق الصوتية على تعدد الاستخدامات من خلال قياس التدفق من خارج الأنبوب، مما يجعله مناسبًا للتطبيقات التي يظل الوصول إلى الأنابيب فيها محدودًا أو حيث لا يكون انقطاع التدفق خيارًا متاحًا. تستفيد خطوط الخدمة الخطرة، وأنظمة الضغط العالي-، والتطبيقات الصحية من التركيب الخارجي الذي يتجنب إنشاء اختراقات إضافية تتطلب شهادة أو التحقق من الصحة.
يقدم مسار الموجات فوق الصوتية عبر جدران الأنابيب تعقيدًا في القياس. يزداد توهين الإشارة مع سمك الجدار-الثقيل-يمثل جدول الجدار 160 تحديات أكبر من الجدول 10. تختلف الخصائص الصوتية لمواد الأنابيب بشكل كبير: ينقل الفولاذ الموجات فوق الصوتية بكفاءة، بينما تسبب بعض المواد البلاستيكية والمواد المركبة امتصاصًا مفرطًا.
لا تتطلب ترتيبات محول الطاقة المثبت خارجيًا أي قطع للأنابيب للتركيب وتوفر قياسات بسرعة بتكلفة منخفضة، على الرغم من أن الصوت يجب أن ينتقل من محول الطاقة عبر جدار الأنبوب الخارجي إلى السائل، حيث يتسبب قانون سنيل للانكسار في تغيرات الزاوية عندما تؤثر الموجات الصوتية على حدود الأنابيب. تؤدي هذه الانكسارات إلى تعقيد الحسابات الهندسية، مما يتطلب معرفة دقيقة بمعلمات الأنابيب للحفاظ على الدقة.
تصميم ومزايا مقياس تدفق السائل بالموجات فوق الصوتية المضمنة
تعمل أجهزة قياس تدفق السائل بالموجات فوق الصوتية المضمنة، والتي تسمى أيضًا أجهزة القياس -القطعة أو أجهزة القياس المدخلة، على دمج محولات الطاقة مباشرة في جسم جهاز القياس أو اختراق جدار الأنبوب لوضع عناصر الاستشعار على اتصال مباشر مع السائل الذي تم قياسه.
تعمل محولات الطاقة المبللة على التخلص من فقدان الإشارة من نقل جدار الأنبوب، مما يؤدي إلى تحسين نسب الإشارة-إلى-الضوضاء وتمكين القياس في التطبيقات التي يفشل فيها المشبك-على أجهزة قياس تدفق السائل بالموجات فوق الصوتية-الأنابيب ذات الجدران السميكة جدًا-، أو المواد المركبة، أو الأنابيب ذات خصائص جدار غير معروفة أو متغيرة.
تستخدم أجهزة قياس زمن النقل- المتعددة المسارات أجهزة استشعار الإدخال الموضوعة في اتصال مباشر مع السائل، مع إزاحة مسارات الصوت من المستوى الأوسط- للأنبوب. يسمح هذا الترتيب بأربعة-تكوينات للمسارات وثمانية-حيث يتطلب التثبيت-كميات زائدة من محولات الطاقة وأنظمة قوسية معقدة.
تصل أجهزة قياس تدفق السائل بالموجات فوق الصوتية المضمنة إلى المصنع-معايرتها بعلاقات هندسية معروفة وثابتة بين محولات الطاقة. لا يتطلب التثبيت قياس معلمات الأنابيب، أو إدخال خصائص المواد، أو -ضبط مواضع محول الطاقة-مصادر الخطأ المحتمل في المشبك-في الأنظمة. تجعل هذه الدقة التكوينات المضمنة إلزامية لتطبيقات نقل الحراسة التي تتطلب دقة تبلغ ±0.5% أو أفضل.
تشتمل المقايضات-على تكاليف تركيب أعلى (قطع مقاطع الأنابيب، وفلنجات اللحام، وإيقاف العملية)، وانخفاض الضغط من نتوءات محول الطاقة، والمكونات المبللة التي تتطلب التوافق مع سوائل المعالجة. تصبح أجهزة قياس تدفق السائل بالموجات فوق الصوتية المضمنة تركيبات دائمة، وتفتقر إلى إمكانية حمل المشبك-في المتغيرات.
التطبيقات الصناعية لأجهزة قياس تدفق السائل بالموجات فوق الصوتية
يمتد اعتماد مقياس تدفق السائل بالموجات فوق الصوتية إلى صناعات متنوعة، مع اختيار التكنولوجيا بناءً على متطلبات التطبيقات المحددة وخصائص السوائل.
قياس نقل الحضانة باستخدام أجهزة قياس تدفق السائل بالموجات فوق الصوتية
يستخدم خط أنابيب RRB (روستوك-Böhlen) في ألمانيا، الذي يتعامل مع النافتا والمكثفات والبنتان والغاز المسال C3+ والزيوت الخام التي يزيد طولها عن 430 كم عند DN 400 وPN 90 بار، أجهزة قياس تدفق السائل بالموجات فوق الصوتية KROHNE ALTOSONIC V-، وهي الأجهزة الوحيدة المعتمدة لنقل السوائل بخلاف الماء في هذا التطبيق. توضح هذه التركيبات نضج تقنية الموجات فوق الصوتية للقياس المالي حيث تؤثر الدقة بشكل مباشر على الإيرادات.
تعطي تطبيقات نقل الحضانة الأولوية لإمكانية التتبع وإمكانية التدقيق والقياس الكمي لعدم اليقين. يحدد هذا المعيار ISO 17089 متطلبات أجهزة قياس الموجات فوق الصوتية المستخدمة في قياس نقل وتخصيص الحضانة، والتي تغطي البناء والأداء والمعايرة والتشخيص للتحقق من أجهزة القياس وخصائص الإخراج. ويوفر الامتثال لهذه المعايير إمكانية الدفاع القانوني عن المعاملات التجارية.
تهيمن أجهزة قياس تدفق السائل بالموجات فوق الصوتية المضمنة متعددة المسارات- على عمليات نقل الحراسة لأن دقتها الفائقة تبرر ارتفاع تكاليف رأس المال. لا يمكن للمنشآت التي تقيس ملايين الدولارات من عمليات نقل المنتجات اليومية أن تقبل نسبة عدم اليقين البالغة ±2-5% المعتادة في التثبيت-على التركيبات - فحتى الخطأ بنسبة 0.25% يؤدي إلى تعرض مالي كبير بمرور الوقت.
عمليات نشر مقياس تدفق السوائل بالموجات فوق الصوتية للمياه ومياه الصرف الصحي
غالبًا ما تستخدم أنظمة المياه والصرف الصحي البلدية عدادات تدفق السائل بالموجات فوق الصوتية المثبتة خارجيًا لأن اختراق الأنابيب غير مطلوب للتركيب. هذه الخاصية غير الغازية-تزيل المخاوف بشأن إدخال مسارات التلوث في البنية التحتية لمياه الشرب أو إنشاء نقاط تسرب إضافية في شبكات التوزيع القديمة.
تنشر المرافق أجهزة قياس تدفق السائل بالموجات فوق الصوتية لحملات الكشف عن التسرب، وإنشاء منطقة قياس المنطقة، ومراقبة التدفق المؤقت أثناء مشاريع البنية التحتية. تدعم القدرة على تثبيت الأدوات ونقلها بسرعة برامج جمع البيانات المستحيلة مع التثبيتات الدائمة.
تتعامل أجهزة قياس تدفق السائل بالموجات فوق الصوتية لوقت العبور مع قياس المياه النظيفة بدقة تبلغ ±1%، بينما تتعامل متغيرات دوبلر مع تطبيقات مياه الصرف الصحي ومياه الأمطار حيث تتحدى المواد الصلبة العالقة والحطام التقنيات الأخرى. توسع أجهزة قياس تدفق السائل بالموجات فوق الصوتية ذات القنوات المفتوحة-التقنية لتشمل الأنابيب المملوءة جزئيًا والتدفقات السطحية الحرة-الشائعة في أنظمة الصرف الصحي.
المعالجة الكيميائية وتطبيقات مقياس تدفق السائل بالموجات فوق الصوتية الصيدلانية
تهاجم المواد الكيميائية المسببة للتآكل المكونات المبللة في مقاييس التدفق التقليدية، مما يتطلب مواد بناء باهظة الثمن واستبدالًا متكررًا. المشبك- الموجود على أجهزة قياس تدفق السائل بالموجات فوق الصوتية المثبتة خارجيًا يتجنب التلامس مع سوائل المعالجة، مما يتيح قياس حمض الكبريتيك، وحمض الهيدروكلوريك، وهيدروكسيد الصوديوم، والمواد الكيميائية العدوانية الأخرى بغض النظر عن التآكل.
تفرض التطبيقات الصحية والصيدلانية تلوثًا-بمسارات السوائل الحرة التي تتوافق مع متطلبات FDA 21 CFR Part 11 وcGMP. تحافظ أجهزة قياس تدفق السائل بالموجات فوق الصوتية غير التدخلية على مسارات التدفق الصحية دون إدخال سيقان ميتة أو شقوق أو أسطح خشنة حيث تستعمر البكتيريا. يتحقق المشغلون من التدفق في خطوط تغذية المفاعل الحيوي، والمياه لتوزيع الحقن، وأنظمة الترشيح المعقمة دون المساس بالظروف المعقمة.
تتطلب المعالجة المجمعة نسبًا دقيقة للمكونات حيث تتسبب الانحرافات في عدم توافق-مواصفات المنتج. تقوم أجهزة قياس تدفق السائل بالموجات فوق الصوتية مع وظائف التجميع بتجميع قياسات الحجم لكل مكون، مما يضمن دقة الصياغة. وتستوعب قدرتها الاتجاهية-التدفقات العكسية أثناء دورات ملء/تفريغ الخزان وعمليات نقل المنتج.
التدفئة والتهوية وتكييف الهواء وقياس الطاقة باستخدام أجهزة قياس تدفق السائل بالموجات فوق الصوتية
تستخدم المباني التجارية والمستشفيات والجامعات والمرافق الصناعية أجهزة قياس تدفق السائل بالموجات فوق الصوتية لمراقبة الطاقة الحرارية. يتيح قياس تدفق الماء البارد والماء الساخن، جنبًا إلى جنب مع استشعار درجة حرارة العرض والإرجاع، قياس وحدة حرارية بريطانية (BTU) لفواتير المرافق وتحسين الطاقة.
يتم تثبيت المشبك-على أجهزة قياس تدفق السوائل بالموجات فوق الصوتية على البنية الأساسية الحالية لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) دون مقاطعة الخدمة. تضيف المباني قياسات فرعية للطاقة إلى المناطق الفردية أو الطوابق أو مساحات المستأجرين، مما يدعم تخصيص التكلفة وتحديد المعدات غير الفعالة من خلال تحليل بيانات الاستهلاك.
تجمع أجهزة قياس تدفق السائل بالموجات فوق الصوتية المصممة لتطبيقات التدفئة والتهوية وتكييف الهواء (HVAC) بين قياس التدفق مع PT100 RTDs المزدوج لإجراء حساب دقيق لدرجات الحرارة التفاضلية، مع توافق BACnet وModbus الذي يتيح التكامل المباشر في أنظمة التشغيل الآلي للمبنى. يوفر هذا التكامل رؤية واضحة لاستهلاك الطاقة-في الوقت الفعلي ضمن منصات التحكم الحالية.
تتطلب شبكات التدفئة والتبريد في المناطق التي تخدم العديد من العملاء من المحطات المركزية دقة مالية-للفواتير العادلة. تعمل أجهزة قياس تدفق السائل بالموجات فوق الصوتية للوقت العابر ({2}}) المعتمدة وفقًا لمعايير OIML R75 وMID MI-004 في درجات حرارة تصل إلى 180 درجة وضغوط تصل إلى PN40، مما يلبي المتطلبات التنظيمية لتطبيقات فوترة الطاقة الحرارية.
معايرة مقياس تدفق السائل بالموجات فوق الصوتية والتحقق منه والتشخيص
يتطلب الحفاظ على دقة القياس التحقق الدوري، وعند الضرورة، إعادة المعايرة للتعويض عن تدهور محول الطاقة، أو تغييرات التثبيت، أو التحديثات القياسية المرجعية.
إجراءات معايرة المصنع لأجهزة قياس تدفق السائل بالموجات فوق الصوتية
تستخدم معايرة مقياس تدفق السائل بالموجات فوق الصوتية أجهزة قياسية للتدفق مع شهادات تحقق صالحة، حيث يجب ألا يتجاوز عدم اليقين في نتائج القياس 1/3 من الحد الأقصى لقيمة الخطأ المسموح بها لمقياس التدفق الذي يتم اختباره. تستخدم مرافق المعايرة الأولية طرق القياس الوزني (الكتلة)، أو التجميع الحجمي، أو أجهزة القياس المرجعية التي يمكن تتبعها وفقًا للمعايير الوطنية.
تمتد معايرة النقاط المتعددة- إلى نطاق التدفق التشغيلي لجهاز القياس، وعادةً ما يتم اختبارها بنسبة 10% و25% و50% و75% و100% من الحد الأقصى للتدفق المقدر. تتكرر كل نقطة اختبار عدة مرات لتوصيف التكرار. يتم التحقق من تعويض درجة الحرارة عن طريق المعايرة عند عدة درجات حرارة للسوائل تمثل ظروف العملية المتوقعة.
تصل أجهزة قياس تدفق السائل بالموجات فوق الصوتية المضمنة مع بيانات معايرة المصنع الخاصة بتكوين محول الطاقة المثبت. تربط الأرقام التسلسلية العدادات الفيزيائية بشهادات المعايرة التي تحتوي على منحنيات الأداء وبيانات عدم اليقين وظروف الاختبار. تدعم إمكانية التتبع هذه متطلبات نظام إدارة الجودة والامتثال للتدقيق.
طرق التحقق الميداني لأجهزة قياس تدفق السائل بالموجات فوق الصوتية
تتضمن خيارات التحقق إرسال العدادات إلى المصنع أو مقدمي الخدمة المستقلين، أو استخدام عدادات تدفق السائل بالموجات فوق الصوتية المستأجرة بدقة أفضل بشكل ملحوظ كمراجع للمقارنة، مع تثبيت-العدادات بشكل مثالي لأنها يتم ربطها بخطوط الأنابيب الحالية دون إيقاف تشغيل النظام. يمنع أسلوب التحقق في الموقع- هذا فقدان أخطاء الإنتاج وإعادة التثبيت المرتبطة بإزالة جهاز القياس.
تعمل أجهزة قياس تدفق السائل بالموجات فوق الصوتية المحمولة ذات مواصفات الدقة الموثقة كمعايير ميدانية. يقوم الفنيون بتثبيت العداد المرجعي بشكل مؤقت بالقرب من التركيب الدائم، وجمع قراءات التدفق المتزامنة، وحساب انحرافات القياس. تؤدي الاختلافات التي تتجاوز معايير القبول إلى اتخاذ إجراء تصحيحي-تنظيف محول الطاقة أو إعادة تركيبه أو استبدال جهاز القياس.
توفر سرعة-التحقق من الصوت فحصًا غير مباشر للأداء. يمكن لأجهزة قياس تدفق السائل بالموجات فوق الصوتية قياس سرعة الصوت في الماء ومقارنتها بالقيم المعروفة في درجات حرارة محددة، مع قراءات بعيدة عن القيم المتوقعة تشير إلى مشاكل في العداد أو خط الأنابيب. يتطلب هذا التشخيص فقط معرفة درجة حرارة السائل بدقة-وليس هناك حاجة إلى مرجع لقياس التدفق.
التشخيص المتقدم في أجهزة قياس تدفق السائل بالموجات فوق الصوتية الحديثة
تعمل أجهزة قياس تدفق السائل بالموجات فوق الصوتية متعددة المسارات على تنشيط الإنذارات عند حدوث فشل في المستشعر (مسار القياس)، ومع ذلك يستمر مقياس التدفق في العمل ضمن الدقة المحددة لأن الحزم الأربعة المتبقية لا تتأثر وتحافظ على سلامة القياس. يمنع هذا التكرار حالات فشل القياس غير المكتشفة والتي يمكن أن تستمر دون أن يلاحظها أحد في تكوينات المسار - الفردية.
توفر مقاييس جودة الإشارة إنذارًا مبكرًا بمشاكل التطوير. يجب أن تتجاوز مؤشرات قوة الإشارة، مثل قيم Q (مؤشر جودة الإشارة)، عتبات مثل 85 لضمان دقة القياس واستقراره. يشير انخفاض قوة الإشارة إلى وجود تلوث في محول الطاقة، أو تدهور الاقتران، أو تغيرات في خصائص السائل تتطلب التحقيق.
يكشف تحليل ملف تعريف السرعة من أجهزة قياس المسارات المتعددة- عن الاضطرابات الدوامية والتدفق غير المتماثل والتدفق الناتج عن تغييرات تكوين الأنابيب في المنبع. يجب أن تحافظ نسب السرعة بين المسارات الصوتية المختلفة على علاقات متسقة-تشير الانحرافات إلى ظروف تدفق غير طبيعية من المحتمل أن تؤثر على الدقة. تعمل هذه القدرة التشخيصية على تحويل أجهزة قياس تدفق السائل بالموجات فوق الصوتية من أجهزة قياس بسيطة إلى أدوات مراقبة حالة العملية.
التقنيات الناشئة والتطورات المستقبلية في أجهزة قياس تدفق السائل بالموجات فوق الصوتية
العبور المصغر-أجهزة قياس تدفق السائل بالموجات فوق الصوتية للوقت المستندة إلى سكانديوم-محولات الطاقة بالموجات فوق الصوتية المجهزة بكهرباء انضغاطية مصنوعة من نيتريد الألومنيوم تتيح قياس التدفق في قنوات صغيرة-قطرها أقل من 8 مم-تطبيقات كانت مستحيلة في السابق مع محولات الطاقة بالموجات فوق الصوتية السائبة. تُظهر هذه الأجهزة المعتمدة على MEMS- حساسية إرسال تبلغ 0.94 ميجا باسكال/فولت وحساسية استقبال تبلغ 1.79 مللي فولت/كيلو باسكال عند 1 ميجاهرتز في الماء، مما يفتح تكنولوجيا الموجات فوق الصوتية أمام الموائع الدقيقة والأجهزة الطبية وأدوات المختبرات.
يعمل تكامل التعلم الآلي على تحسين دقة مقياس تدفق السائل بالموجات فوق الصوتية في ظل-الظروف المثالية. تدعم أطر التعلم العميق والشبكات العصبية تطوير قياس معدل التدفق لأجهزة قياس الموجات فوق الصوتية الاقتصادية والموثوقة والدقيقة عبر التطبيقات الصناعية والتجارية واسعة النطاق. تقوم الخوارزميات المدربة على بيانات المعايرة بالتعويض تلقائيًا عن اضطرابات التدفق، وتغيرات خصائص السوائل، وأوجه القصور في التثبيت التي تؤثر تقليديًا على جودة القياس.
تعمل تقنية مستشعر دوبلر بالموجات فوق الصوتية جنبًا إلى جنب مع أساليب التعلم الآلي على تمكين تحديد -أنظمة تدفق الغاز/السائل ذات الطورين للممارسة الصناعية. تعمل هذه الإمكانية على توسيع نطاق تطبيقات أجهزة قياس تدفق السائل بالموجات فوق الصوتية لتشمل الخدمات الصعبة سابقًا مثل خليط الماء من النفط-الغاز-، وتيارات العمليات الهوائية، وتدفقات التكهف حيث تفشل أجهزة القياس التقليدية.
تحل معالجة إشارات مصفوفة البوابة القابلة للبرمجة (FPGA) الميدانية محل الإلكترونيات التناظرية التقليدية في أجهزة قياس تدفق السائل بالموجات فوق الصوتية المعاصرة. توفر أجهزة قياس الموجات فوق الصوتية المعتمدة على FPGA- إشارات قيادة عالية الثبات وقياسات عالية-سرعة ودقة-. تعمل معالجة الإشارات الرقمية على تمكين الخوارزميات المتقدمة-الارتباط المتقاطع-وإشارات التغريد والتصفية التكيفية-التي تستخرج معلومات التدفق من إشارات الموجات فوق الصوتية المزعجة أو الضعيفة التي كانت تعتبر في السابق غير قابلة للقياس.
تعمل الاتصالات اللاسلكية وتشغيل البطارية على تحويل أجهزة قياس تدفق السائل بالموجات فوق الصوتية إلى شبكات استشعار موزعة. تنشر المنشآت المئات من أدوات التثبيت المؤقتة أو شبه الدائمة-على العدادات في جميع أنحاء البنية التحتية، لجمع بيانات التدفق إلى الأنظمة الأساسية للتحليلات المستندة إلى السحابة-بدون تثبيت كابلات الإشارة أو مصادر الطاقة. تتيح كثافة القياس هذه تحليل توازن الماء، واكتشاف التسرب، واستراتيجيات تحسين العملية المستحيلة مع اقتصاديات الأجهزة التقليدية.
التعليمات
ما هو مستوى الدقة الذي يجب أن أتوقعه من مقياس تدفق السائل بالموجات فوق الصوتية؟
توفر أجهزة قياس تدفق السائل بالموجات فوق الصوتية القياسية لوقت النقل الصناعي دقة تتراوح من ±0.7% إلى ±1.0% في ظل الظروف المثالية مع التثبيت المناسب. تحقق نماذج نقل الرعاية ذات المواصفات العالية-±0.5% أو أفضل باستخدام تكوينات المسارات المتعددة-. يتراوح المشبك - على العدادات المحمولة عادةً من ±1% إلى ±5% اعتمادًا على جودة التثبيت ومعلمات الأنابيب. توفر أجهزة قياس الدوبلر عمومًا دقة تتراوح بين ±2% إلى ±5% بسبب التباين المتأصل في توزيع الجسيمات الذي يؤثر على خصائص الإشارة المنعكسة.
هل يمكن لأجهزة قياس تدفق السائل بالموجات فوق الصوتية قياس التدفق في كلا الاتجاهين؟
تقوم أجهزة قياس تدفق السائل بالموجات فوق الصوتية لوقت العبور بطبيعتها بقياس التدفق ثنائي الاتجاه-لأنها تقارن أوقات العبور بين المنبع والمصب بغض النظر عن الاتجاه الذي يمثل التدفق الإيجابي. يتم تكوين معظم أجهزة قياس تدفق السائل بالموجات فوق الصوتية لعرض القيم السلبية أثناء التدفق العكسي أو التجميع بشكل منفصل للتراكم الأمامي والخلفي. تناسب هذه الإمكانية التطبيقات ذات التدفقات العكسية-ملء/تفريغ الخزان، أو المضخات الترددية، أو تدفقات المد والجزر-دون الحاجة إلى تكوينات متخصصة.
هل تعمل أجهزة قياس تدفق السائل بالموجات فوق الصوتية على جميع مواد الأنابيب؟
تنقل معظم مواد الأنابيب الشائعة الموجات فوق الصوتية بشكل مناسب-يدعم الفولاذ الكربوني، والفولاذ المقاوم للصدأ، والنحاس، وPVC، وCPVC، وHDPE تركيب جهاز قياس تدفق السائل بالموجات فوق الصوتية. تنشأ التحديات مع المواد شديدة التوهين (بعض المواد المركبة، والخرسانة، والأنابيب شديدة التآكل)، والإنشاءات متعددة الطبقات غير المتطابقة صوتيًا، والأنابيب ذات البطانات الداخلية الفضفاضة التي تخلق مسارات صوتية لا يمكن التنبؤ بها. يعمل المشبك- الموجود على أجهزة قياس تدفق السائل بالموجات فوق الصوتية على جميع مواد خطوط الأنابيب تقريبًا باستثناء تلك التي تحتوي على بطانات تركيب مفككة-. توفر الشركات المصنعة مصفوفات التوافق التي تحدد ترددات محول الطاقة الأمثل وتكوينات التركيب لمختلف المواد.
كيف تعمل أجهزة قياس تدفق السائل بالموجات فوق الصوتية مع السوائل اللزجة؟
تتعامل أجهزة قياس تدفق السائل بالموجات فوق الصوتية لوقت العبور مع اللزوجة التي تتجاوز 1000 سنتيستوك، مما يجعلها مناسبة للزيوت والعصائر والمحاليل المركزة. تؤثر اللزوجة على تطوير ملف تعريف التدفق-يخلق التدفق الصفحي توزيعات سرعة مكافئة تختلف عن الملفات الشخصية المضطربة التي تفترضها معظم أجهزة القياس. تضمن تكوينات المسارات المتعددة- مع مسارات القياس المُزاحة من الخط المركزي للأنبوب استقلالًا كاملاً عمليًا عن رقم رينولدز، مما يحافظ على دقة القياس في كل من أنظمة التدفق الصفحي والمضطرب. قد تتطلب أجهزة قياس المسار - الفردية معايرة خاصة بنطاق أرقام رينولدز للتطبيق المقصود.
تستمر معالجة الإشارات المتقدمة، وتكوينات المسارات المتعددة-، وتكامل التعلم الآلي في توسيع قدرات مقياس تدفق السائل بالموجات فوق الصوتية. تطورت هذه التقنية من التطبيقات المتخصصة في السوائل النظيفة إلى قياس التدفق للأغراض العامة-عبر الصناعات بدءًا من مرافق المياه وحتى المعالجة الكيميائية. تعمل تحسينات الدقة وخفض التكاليف وبساطة التثبيت على وضع أجهزة قياس تدفق السائل بالموجات فوق الصوتية كبدائل تنافسية للتقنيات التقليدية مثل العدادات المغناطيسية وكوريوليس والتوربينات لمجموعة واسعة من تطبيقات قياس السائل.
