مبدأ مقياس التدفق كوريوليس: كيف يعمل وكيف يتم قياسه بحجم واحد

يعد مقياس التدفق كوريوليس أحد التقنيات القليلة التي تقوم بالقياستدفق الكتلة مباشرةبدلاً من استنتاجه من الحجم. بدلاً من قياس السرعة ومن ثم تصحيح الكثافة أو درجة الحرارة أو الضغط، يكتشف مقياس تدفق الكتلة كوريوليس كيف يزعج السائل المتحرك مجموعة من أنابيب القياس الاهتزازية، ويقرأ تدفق الكتلة الحقيقي من هذا الاضطراب.

هذا الاختلاف الوحيد هو سبب أهمية مبدأ مقياس التدفق كوريوليس في القياسات ذات الصلة بالجرعات، والتجميع، والمزج، والحفظ-، حيث يتم التحكم في العملية من خلال الكتلة وحيث لا تظل كثافة السوائل ثابتة.

إجابة سريعة:يقوم مقياس التدفق كوريوليس بإهتزاز أنبوب القياس ويراقب تحولًا صغيرًا في الطور بين مدخل ومخرج الأنبوب. ويتناسب حجم تحول الطور هذا مع تدفق الكتلة، لذلك يقوم المقياس بإبلاغ تدفق الكتلة مباشرة، وعادةً ما يشير إلى الكثافة ودرجة الحرارة في نفس الوقت.

يشرح هذا الدليل كيفية عمل جهاز القياس خطوة بخطوة، وما يؤثر على دقته، ومكان ملاءمته، وكيفية مقارنته بأجهزة أخرىأجهزة قياس التدفق الصناعيةوكيفية تحديد واحد بشكل صحيح.

ما هو مبدأ مقياس التدفق كوريوليس؟

يعتمد المبدأ على تأثير كوريوليس. داخل جهاز القياس، يتم دفع واحد أو أكثر من أنابيب التدفق إلى اهتزاز يتم التحكم فيه. عندما يمر السائل عبر الأنابيب الاهتزازية، تقوم الكتلة المتحركة بتحريف الأنبوب قليلاً، مما يؤدي إلى تحول طور قابل للقياس بين جانبي المدخل والمخرج. تكتشف المستشعرات هذا التحول، ويقوم جهاز الإرسال بتحويله إلى قراءة تدفق جماعي.

العلاقة مباشرة: كلما زادت الكتلة التي تتحرك عبر الأنبوب، زاد تأثير الالتواء. بحسب ما نشرفيزياء مقياس التدفق الشامل، يتناسب الفارق الزمني المقاس مع تدفق الكتلة، مع صلابة الأنبوب والهندسة كعوامل معروفة. ولهذا السبب لا يحتاج مقياس كوريوليس إلى تقدير الكتلة من الحجم.

تأثير كوريوليس بعبارات واضحة

يصف تأثير كوريوليس كيف تبدو الكتلة المتحركة وكأنها تنحرف داخل إطار دوار أو مهتز. أنابيب مقياس كوريوليس لا تدور مثل العجلة؛ فهي تهتز بشكل مستمر، وهذا الاهتزاز كافٍ لإحداث التأثير.

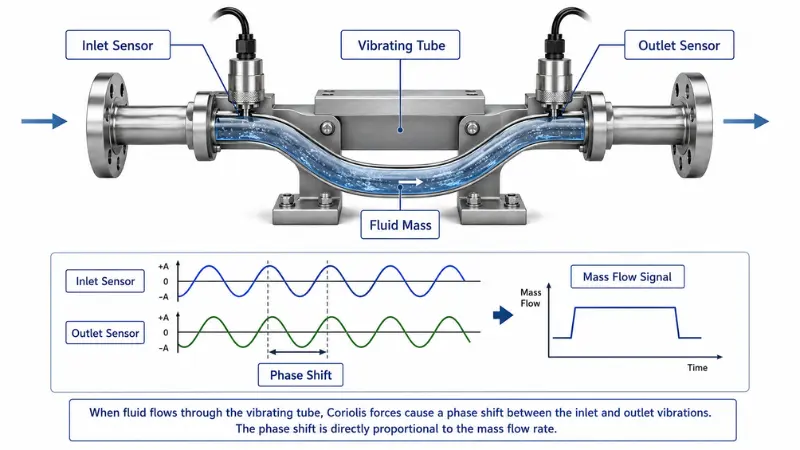

مع عدم وجود تدفق، يهتز جانبا المدخل والمخرج للأنبوب تدريجيًا. بمجرد أن يتحرك السائل، يتأخر جانب المدخل ويتقدم جانب المخرج، وبالتالي لا يكون الجانبان متزامنين. هذا الفارق الزمني الصغير هو تحول الطور الذي تقيسه المستشعرات، ويقوم جهاز الإرسال بتحويله إلى معدل تدفق.

لماذا يقرأ الكتلة، وليس الحجم

تقيس أجهزة قياس السرعة- مدى سرعة تحرك السائل ثم تحتاج إلى بيانات الكثافة للوصول إلى التدفق الكتلي. يستجيب مقياس كوريوليس للقصور الذاتي لكتلة السائل نفسه، لذلك فهو يحسب الكتلة مباشرة. عندما تتغير الكثافة مع تغير درجة الحرارة أو الضغط أو التركيز أو الوصفة، فإن هذا يزيل مصدرًا رئيسيًا للخطأ وغالبًا ما يلغي أدوات التعويض المنفصلة. وينطبق نفس المنطق في العمل الغذائي والكيميائي حيث أمقياس تدفق الكتلة يقيس الوسط بالوزنبدلا من الحجم النازحين.

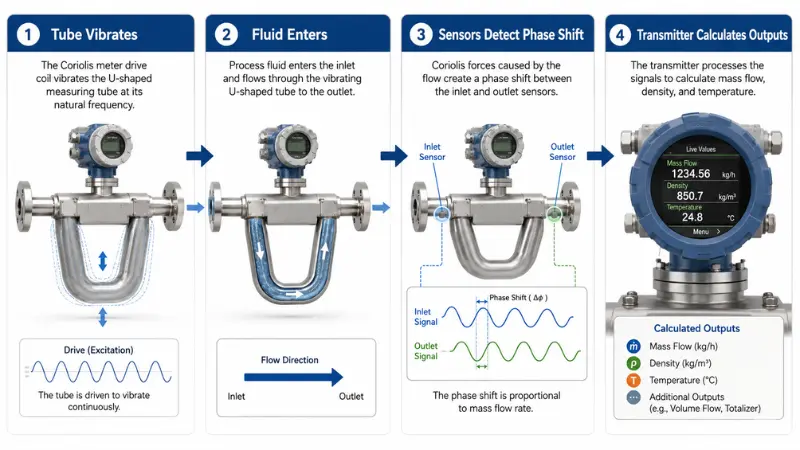

كيف يعمل مقياس التدفق كوريوليس خطوة بخطوة؟

تبدو الفيزياء مجردة، لكن تسلسل العمل واضح ومباشر.

الخطوة 1: يتم دفع الأنبوب إلى الاهتزاز

يحافظ ملف المحرك على اهتزاز أنبوب القياس بتردد يتم التحكم فيه. تختلف هندسة الأنبوب حسب التصميم، حيث يكون على شكل حرف U-، أو منحني، أو مستقيم، أو مزدوج-. تعد تصميمات الأنابيب المزدوجة- شائعة لأنها تلغي المبنى الخارجي واهتزاز الأنابيب، وهي نقطة ضعف حدت من أجهزة قياس كوريوليس المبكرة قبل أن ينضج التصميم.

الخطوة 2: يدخل السائل إلى أنبوب الاهتزاز

أثناء انتقال السائل عبر الأنبوب، تقاوم كتلته التغيرات في الاتجاه وتؤثر على قوة التواء صغيرة. القوة صغيرة، لكن أجهزة الاستشعار الحديثة تعمل على حلها بشكل موثوق.

الخطوة 3: تكتشف المستشعرات تحول الطور

توجد مستشعرات Pickoff في نقاط مختلفة على الأنبوب وتقارن الاهتزاز عند المدخل والمخرج. مع عدم وجود تدفق، تتم مزامنة الإشارات. مع التدفق، يظهر تأخير زمني، ويتناسب هذا التأخير مع معدل التدفق الكتلي.

الخطوة 4: يقوم جهاز الإرسال بحساب المخرجات

يقوم جهاز الإرسال بمعالجة إشارات المستشعر إلى قيم قابلة للاستخدام: معدل تدفق الكتلة، والكثافة، ودرجة الحرارة، والكتلة الإجمالية، وتدفق الحجم المحسوب، بالإضافة إلى قيم التركيز في بعض التطبيقات. تصل المخرجات إلى وحدة التحكم PLC أو DCS أو وحدة التحكم الدفعية من خلال الاتصال التناظري أو النبضي أو الرقمي مثل HART أو Modbus أو PROFIBUS.

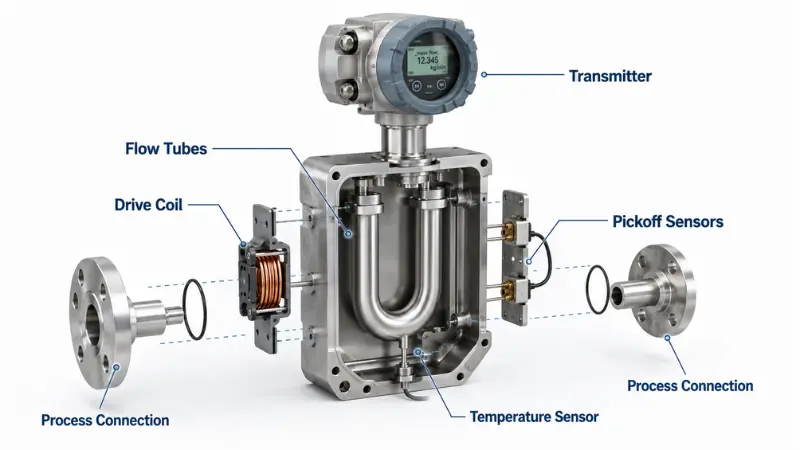

المكونات الرئيسية لمقياس التدفق الكتلي كوريوليس

يساهم كل جزء في قياس مستقر وقابل للتكرار:

• أنابيب التدفقتحمل سائل العملية يتم اختيار الشكل والمواد للوسيط، باستخدام سبائك خاصة للتآكل أو النظافة أو درجات الحرارة المرتفعة أو المواد الكاشطة.
• ملف القيادةيثير الأنبوب ويحافظ على ثبات الاهتزاز المرجعي.
• أجهزة استشعار الاطلاققياس تحول الطور الذي يصبح إشارة التدفق الشامل.
• مستشعر درجة الحرارةيعوض التغيرات في صلابة الأنبوب ويبلغ عن درجة حرارة العملية.
• الارساليحول الإشارات الأولية إلى بروتوكولات التدفق والكثافة ودرجة الحرارة والإخراج.

ما الذي يمكن أن يقيسه مقياس التدفق كوريوليس؟

وقيمة التكنولوجيا هي أن أداة واحدة تبلغ عن عدة متغيرات.التدفق الشاملهو المخرج الأساسي، وهو مثالي للتجميع والجرعات والمزج والتحكم في التفاعل.كثافةمشتق من خصائص اهتزاز الأنبوب ويساعد على تتبع التركيز أو جودة المنتج.درجة حرارةيدعم التعويض والمراقبة.تدفق الحجميتم حسابها من الكتلة والكثافة عندما يحتاجها نظام التحكم. في بعض الإعدادات، يتم تقدير الكثافة ودرجة الحرارة معًاتركيز، مثل محتوى السكر أو قوة الكحول أو نسبة الخليط، حسب جهاز الإرسال والتكوين.

لماذا تعتبر أجهزة قياس التدفق كوريوليس دقيقة؟

يتم اختيار أجهزة قياس كوريوليس عندما تكون الدقة والتكرار أمرًا بالغ الأهمية، وتكون لهذه الدقة مصادر محددة بدلاً من أن تكون مطالبة تسويقية. من المفيد الفصل بين ثلاث أفكار غالبًا ما تكون غير واضحة معًا:

• قياس الكتلة المباشرةيزيل استدلال السرعة-إلى-الكثافة الذي يضيف عدم اليقين في المقاييس الحجمية، خاصة عند انجراف الكثافة.
• التكرارعادةً ما يكون مرتفعًا جدًا لأنه لا توجد أجزاء متحركة في مسار التدفق يمكن ارتداؤها أو انحرافها ميكانيكيًا.
• الاستقرار صفريهم عند التدفق المنخفض. سوف يفقد جهاز القياس ذو الصفر السيئ، أو الذي يعمل تحت نطاقه القابل للاستخدام، الدقة بغض النظر عن مواصفاته المقدرة.

نظرًا لأن التدفق الكتلي هو بالقصور الذاتي، فلا توجد شفرات أو تروس دوارة في التيار، مما يقلل من التآكل مقارنة بالعدادات الميكانيكية. والمقايضة- هي أن الحساب لا يزال يعتمد على صلابة الأنبوب وعلى معرفة سلوك السائل، ولهذا السبب يعد تعويض درجة الحرارة والتصفير الصحيح جزءًا من قصة الدقة، وليس إضافات اختيارية.

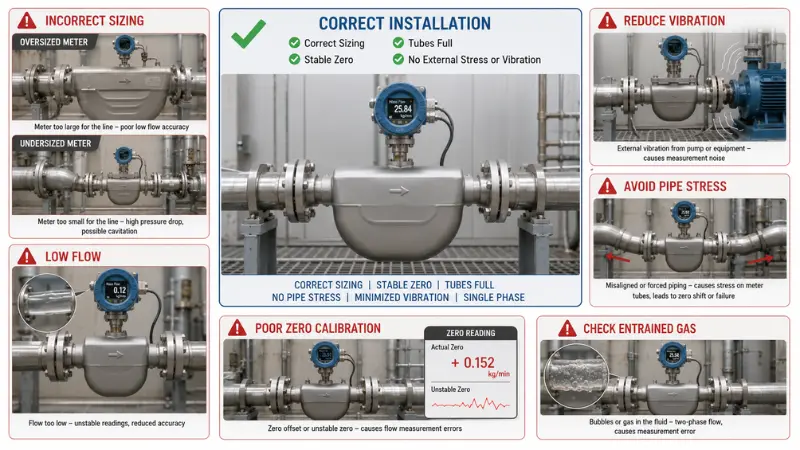

العوامل التي يمكن أن تؤثر على الدقة

لا يزال أداء المقياس القادر ضعيفًا في الظروف الخاطئة. يوضح الجدول أدناه كل عامل لكيفية ظهوره وكيفية منعه.

مزايا وعيوب أجهزة قياس التدفق كوريوليس

القضية الصادقة مع وضد، لأنه لا يوجد مقياس يناسب كل سطر.

المزايا

• تدفق جماعي مباشر وعالي الدقة-.للجرعات، والخلط، والتعبئة، وتوازن المواد.
• إخراج متعدد المتغيراتوالكتلة والكثافة ودرجة الحرارة من جهاز واحد، مما يقلل من عدد الأجهزة.
• لا متطلبات الموصلية، على عكسمقياس التدفق الكهرومغناطيسي، لذا فإن السوائل غير الموصلة-لا بأس بها.
• انخفاض التآكل الميكانيكيلأنه لا شيء يدور في مسار التدفق.

العيوب

• ارتفاع التكلفة الأوليةمن التقنيات الأساسية؛ من الصعب تبرير تدفق المرافق البسيط.
• انخفاض الضغطيمكن أن يكون كبيرًا مع السوائل اللزجة أو الأنابيب الصغيرة، ويشكل خطرًا حقيقيًا عند الشراء في أنظمة الضغط المنخفض-المتاحة-.
• الحجم والوزنترتفع بشكل حاد فوق ثلاث إلى أربع بوصات. باعتبارها نظرة عامة على صناعة واحدةكوريوليس هو تقريبًا-مقياس مثاليتلاحظ أن أحجام الخطوط الكبيرة تصبح كبيرة جدًا ومكلفة.
• حساسية لضغط التثبيت والتدفق على مرحلتين-.والتي يجب مراجعتها قبل الاختيار.

عندما لا يكون مقياس كوريوليس هو الخيار الأفضل

فكر في بديل عندما يحتاج التطبيق فقط إلى إشارة التدفق التقريبي، أو عندما يكون الخط كبيرًا للغاية وتكون التكلفة مهيمنة، أو عندما يكون التدفق على مرحلتين شديدًا، أو عندما يجب أن يظل انخفاض الضغط منخفضًا للغاية، أو عندما يتسبب السائل في تراكم كثيف، أو عندما يصل جهاز قياس أبسط إلى هدف الدقة بالفعل. قاعدة القرار العملي:

• اختر كوريوليس إذادقة الكتلة، أو بيانات الكثافة، أو-السوائل غير الموصلة هي التي تحدد المتطلبات.
• النظر في البدائل إذاالخط كبير، السائل هو الماء النظيف، أو الميزانية هي العامل الحاسم.
• اسأل المورد إذاتتضمن العملية غازًا محصورًا أو ملاطًا أو وسائط كاشطة أو ضغطًا هامشيًا متاحًا.

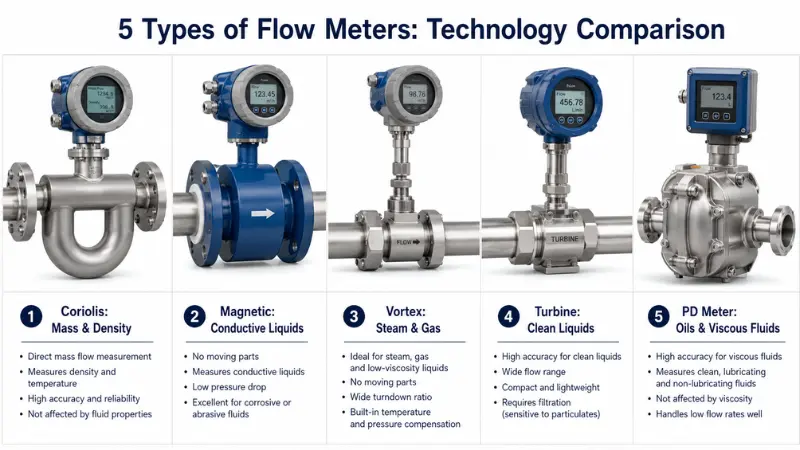

كوريوليس مقابل تقنيات قياس التدفق الأخرى

ويعني الاختيار عادةً مقارنة التقنيات، وليس قراءة ورقة بيانات واحدة. يلخص الجدول التنازلات العملية-.

باختصار: أمقياس التدفق المغناطيسي اقتصادي لخدمة المياه الموصلة; a

مقياس التدفق الدوامييناسب البخار حيث لا تكون الدقة القصوى مطلوبة؛ أ

مقياس تدفق التوربيناتيعمل بشكل جيد مع السوائل النظيفة منخفضة اللزوجة-لكنه يعاني من تآكل ميكانيكي؛ و

خصائص العمل لأجهزة قياس الإزاحة الإيجابيةيفضل الوقود والزيوت اللزوجة في ظروف مستقرة. يفوز كوريوليس عندما تكون الكتلة والكثافة المباشرة أكثر أهمية.

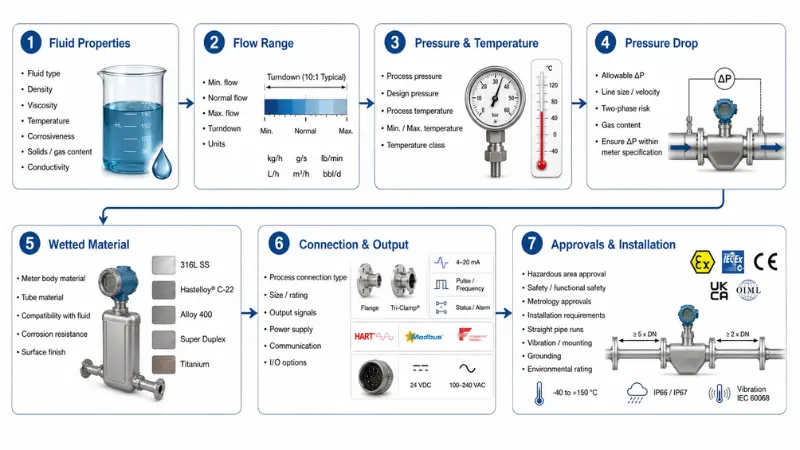

كيفية اختيار وحجم مقياس التدفق كوريوليس؟

حجم العملية وليس الأنبوب. استخدم قائمة التحقق هذه كورقة عمل للتحجيم والاقتباس.

من الأخطاء الشائعة في الحجم هو تكبير حجم العداد ليتناسب مع أنبوب كبير الحجم. غالبًا ما يكون أداء مقياس كوريوليس كبير الحجم ضعيفًا عند الحد الأدنى الحقيقي للتدفق، حيث يهيمن الصفر على الدقة. تحقق دائمًا من الحد الأدنى للتدفق أولاً، ثم تأكد من أن انخفاض الضغط مقبول عند الحد الأقصى للتدفق.

أمثلة على الاختيار العملي

• جرعات الشراب اللزج:عادةً ما يكون تعويض الكثافة وانخفاض الضغط أكثر أهمية من مطابقة حجم الأنبوب؛ يمكن أن يؤدي استخدام أنبوب أصغر قليلًا إلى تحسين دقة التدفق-المنخفضة.
• الجرعات الحمضية:إن توافق المواد واختيار السبائك-الجزء المبلل هو الذي يقود القرار بشأن نطاق التدفق.
• الغاز المضغوط:انخفاض كثافة الغاز يضعف الإشارة، لذلك يجب مراجعة الضغط والسرعة والانحدار بعناية؛ التحجيم أكثر حساسية بكثير من السوائل.

نصائح التثبيت والتشغيل

من الممكن أن يفشل جهاز القياس-الذي تم اختياره جيدًا في حالة التثبيت السيئ. انتبه لها مع أعراضها الميدانية:

لأن ظروف التثبيت تؤثر بقوة على الأداء، نفس المبدأ الذي يحكمأقسام الأنابيب المستقيمة المنبع والمصبتنطبق عدادات السرعة هنا بالروح: فالظروف المستقرة التي يمكن التنبؤ بها تحمي الدقة.

أخطاء الاختيار الشائعة التي يجب تجنبها

• الاختيار حسب حجم الأنبوب وحده بدلاً من نطاق التدفق
• تجاهل الحد الأدنى لمعدل التدفق والاستقرار الصفري
• تطل على اللزوجة وانخفاض الضغط
• تخطي توافق المواد مع الوسائط المسببة للتآكل
• نسيان المتطلبات الصحية أو التنظيف
• تجاهل الغاز المحبوس أو ظروف الطور-.
• اختيار مخرجات الاتصال الخاطئة
• تخطي متطلبات الموافقة على المنطقة -الخطيرة

يتضمن الاستفسار القوي السوائل ونطاق التدفق والضغط ودرجة الحرارة وحجم الأنبوب ونوع الاتصال والمواد وإشارة الإخراج وبيئة التثبيت. يمكنك إرسال هذه التفاصيل مباشرة من خلالنموذج الاستفسار عن مقياس التدفقللحصول على عرض أسعار أسرع وأكثر دقة.

الأسئلة الشائعة حول مبدأ مقياس التدفق كوريوليس

خاتمة

يتلخص مبدأ مقياس التدفق كوريوليس في فكرة واحدة: كتلة سائلة متحركة تلوي أنبوبًا مهتزًا، ويتناسب تحول الطور مع تدفق الكتلة، ويقرأ المقياس الكتلة مباشرة، عادةً مع الكثافة ودرجة الحرارة جنبًا إلى جنب. وهذا يجعله خيارًا قويًا للجرعات الدقيقة، والتجميع، والمزج، ومراقبة الكثافة، ولكنه ليس الخيار الأكثر اقتصادًا دائمًا للخطوط الكبيرة أو تدفق المرافق البسيط.

قبل تحديد واحد، قم بجمع البيانات الأساسية: نوع السائل، ونطاق التدفق، والضغط، ودرجة الحرارة، واللزوجة، والكثافة، وحجم الأنبوب، والاتصال، والمواد، والإخراج، وبيئة التثبيت. وبوجود هذه التفاصيل بين يديك، يمكنك مقارنة التقنيات بشكل معقول والوصول إلى الهدففريق قياس التدفقلتأكيد المقياس المناسب لكل من العملية والميزانية. للحصول على خلفية أوسع،

قاعدة المعرفة لقياس التدفقيغطي موضوعات الاختيار والتثبيت ذات الصلة بعمق.
